Květnová aktualizace Autodesk Fusion 360

V posledních dnech května proběhla jedna z větších pravidelných aktualizací CAD/CAM/CAE aplikace Autodesk Fusion 360. Tento výkonný 3D software je tak nyní k dispozici ve verzi 2.0.3125 pro Windows a MacOS. Co tato nejnovější verze přináší? Hlavní novinky lze rozdělit do několika oblastí:

Modelování

• Možnost přerušit déletrvající výpočty funkcí Skořepina a Zaoblení (ESC)
• Funkce Nahradit plochu akceptuje i plochy z jiných objemových těles
• Zjednodušení vkládání síťových těles do modelu
• Oprava převodu čtverhranných sítí na trojúhelníkové

Náčrty

• Analýza plně zavazbených prvků (FCA, původně jen jako Preview) - zavazbený náčrt zčerná

• Ikonky vazeb pro vazbu Promítnutá a Souběžná při najetí kurzorem
• Oprava vazby náčrtu na jiný náčrt

Spolehlivost

• Podstatně snazší automatické aktualizace programu

Spolupráce

• Nové funkce připomínkování ve webovém Fusion Team - texty, barvy, plochy, styly čar...


• Oprava chybějící funkce Přenos projektu a problému při přesunu některých složek
• Komentář nebyl uložen pokud jeho délka přesahovala 1 MB

Grafika, rendering

• Nová funkce u komponenty (kontextové menu) - Řízení dielektrické priority - řeší problém rendrování vnořených průhledných materiálů s odlišným indexem lomu (např. kostky ledu ve vodě)

Simulace

• 3 nové pokročilé materiálové modely - Teplotně-závislý isotropický, Elasto-plastický a Mooney-Rivlin (viz knihovna nelineárních materiálů):
• Teplotně-závislý isotropický - umožňuje pro simulaci nastavit parametry materiálu (tepelnou vodivost, Youngův modul, atd.) v závislosti na teplotě

• Nelineární elastoplastický - zjednodušený nelinární materiál s chováním nastaveným pomocí hodnoty tečného modulu


• Hyperelastický model Mooney-Rivlin - pro přesnější simulace gumových a jiných vysoce pružných materiálů


• Pro nastavení materiálů použijte tento postup: Material > Manage Physical Materials, v levém dolním rohu klikněte na ikonu nového materiálu, přejděte na "Fusion 360 Nonlinear Material Library" a zvolte počáteční materiál (vyberte poklepáním), přepněte na kartu "Advanced Properties" a nová nastavení materiálu najdete v menu "Material Model" a "Behavior".
• Nové okno podrobností k výsledkům studie lineárního statického zatížení (Linear Static Stress) - s vysvětleními a užitečnými tipy.

• Nové modré barevné schéma pro odlišení šroubových spojů

HSM CAM

• Aktualizované CAM jádro - odstraňuje některé chyby a problémy, nové možnosti nastavení tolerancí pro náběh a výběh nástroje
• Vylepšené soustružení
• Oprava několika chyb

2D výkresy

• Nová funkce Protažení hran

• Publikování do PDF s volbou rozsahu listů

• Volba tloušťky čar při publikování do PDF


• Nová funkce automatického přečíslování pozic

• Odstraněn problém při spuštění Fusion 360 v nižším rozlišení než 1024 x 768

Preview

• V Preview funkci plechových dílů je nyní nová funkce rozvinů, tedy rozšíření této funkčnosti i do 2D

Podrobněji viz blog What's new in May 30 update

Video-ukázka novinek:

Další informace a trial verze na www.cadstudio.cz/fusion360
Ceny viz shop.cadstudio.cz

CAD Standardy - vzorové šablony a knihovny pro Inventor

Jak správně používat Inventor?

Při školeních či implementacích správy dat se občas setkáváme s tím, že Inventor není používán tak, jak by měl být. Je to většinou dané nedostatkem zkušeností zákazníků, kteří si implementaci CADu (Inventoru) prováděli sami. Inventor pak sice funguje, ale jeho využívání není plně efektivní.

Problémy jsou většinou spojené s pojmenováváním souborů, s tím, že se ručně vyplňují Vlastnosti, které by se při správném použití měly vyplňovat automaticky, ručně se přepisují názvy apod. Vznikají tak zbytečné chyby ve vazbách souborů, ve špatném dohledávání, v duplicitách a přepisování. Klíčovým je právě nastavení projektu, správných šablon a správného pojmenovávání.

Z těchto důvodů jsme připravili základní sadu šablon, knihoven a vzorový projekt - typické standardy pro využití Inventoru. Tyto standardy pak stačí naimplementovat pomocí přiloženého návodu. To umožní rychlé nasazení Inventoru s dodržením zásad správného používání. Pro automatické vyplňování iVlastností je zaintegrováno doporučené nastavení naší bonus aplikace X-Tools.

Nastavení lze využít i pro následnou implementaci PDM systémů, kde je již nutné používat správné zásady při ukládání souborů, názvosloví, vyplňování iVlastností. Tato sada je takovému nasazení již přizpůsobena a nemusíte tak následně nic zásadního měnit.

Stručný obsah CAD Standardů:

• Sada nastavených šablon (model, sestava, výkres)
• Knihovny materiálů a vzhledů (materiály ČSN a EN, barvy RAL, základní barvy Inventoru)
• Nastavení X-Tools (hromadné - reg)
• Vzorový projekt pro jednouživatelské použití

CAD Standardy pro Inventor 2018 si můžete stáhnout ze stránky Download, resp. z Helpdesku CAD Studia. Kontaktujte nás pro CAD Standardy do starších verzí Inventoru.

Nebojte se upgradovat váš SQL Server

Pokud používáte PDM systém Autodesk Vault, je důležité dodržovat jeho doporučení kompatibility s konkrétními operačními systémy a konkrétními verzemi SQL Serveru, který tvoří jeho jádro. Například aktuální verze Autodesk Vault Server 2018 tak podporuje verze Microsoft SQL Server 2012 sp3, 2014 sp2 a 2016 sp1 (edice Express, Standard nebo Enterprise, 64-bit) a z operačních systémů pak Windows Server 2012/2012R2/2016 (edice Foundation, Essentials, Standard, Datacenter) a pro Vault Basic 2018 pak i Windows 7sp1/8.1/10 (Professional nebo Enterprise, 64-bit).

Protože však Microsoft aktualizuje SQL Server důležitými opravami, výkonnostními a bezpečnostními aktualizacemi, rozšiřuje i Autodesk podporu těchto aktualizovaných SQL Serverů ve svých starších verzích Autodesk Vault Serveru. Máte-li tedy nainstalované poslední Service Packy a Update pro váš Vault Server (a potažmo Vault Clienty) verze 2017, 2016 nebo 2015, rozšířila se jeho podpora i o tyto aktuální verze SQL Serverů:

Autodesk Vault 2015

• Microsoft SQL Server 2012 Express, Standard, Enterprise (SP1 & SP3)

Autodesk Vault 2016

• Microsoft SQL Server 2012 Express, Standard, Enterprise (SP2 & SP3)
• Microsoft SQL Server 2014 Express, Standard, Enterprise (SP0 & SP2)

Autodesk Vault 2017

• Microsoft SQL Server 2012 Express, Standard, Enterprise (SP2 & SP3)
• Microsoft SQL Server 2014 Express, Standard, Enterprise (SP1 & SP2)

Aktualizace klient-server systému Autodesk Vault nejsou triviální záležitostí a mohou mít vliv i na běh návazných aplikací a nadstaveb (ERP Connector, Vault Tools, mezipobočkové replikace, atd.). Doporučujeme proto svěřit provedení aktualizace odborníkům firmy CAD Studio.

POZN: zvažujete dokoupení licencí Vaultu? Využijte dočasnou slevu 50% v rámci akce Chytrá spolupráce

Woodwork for Inventor - CNC a další pokročilé nábytkářské funkce

V minulém díle jsme představili první část funkcí osvědčené nábytkářské nadstavby "Woodwork for Inventor". V tomto příspěvku přinášíme zájemcům druhou část - další čtyři díly z tohoto osmidílného seriálu. Tentokrát se v nich můžete seznámit se základy pracovních postupů aplikace Woodwork for Inventor. Druhá část se zaměřuje na pokročilé funkce - automaticky generované kusovníky a výkresy, odvozené typové výrobky, CNC výrobu (CAM, řízení výrobních strojů).

5. díl - Generátor kusovníku

6. díl - Kopírování prototypu sestavy

7. díl - Automatický generátor výkresů

8. díl - Práce s CNC

Více na www.cadstudio.cz/woodwork

Woodwork for Inventor - objevte nové efektivní funkce pro návrh nábytku

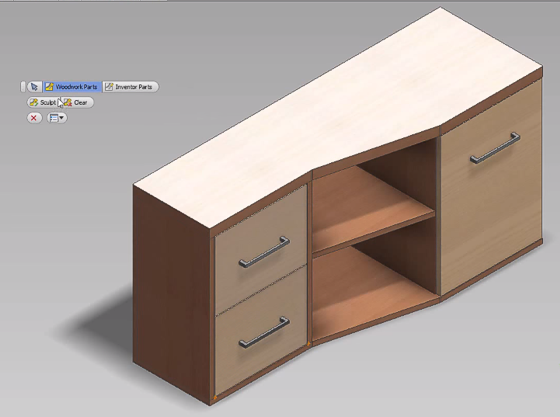

Woodwork for Inventor je doplňková aplikace autorizovaného Autodesk vývojáře pro Autodesk Inventor, která kombinuje standardní funkce Inventoru s vlastními funkcemi a výrazným způsobem tak mění obvyklý postup navrhování dřevěného nábytku. Pokud tuto doplňkovou aplikaci neznáte, základní informace můžete načerpat na stránce CAD Studia. CAD Studio Vám nyní nabízí k dispozici seriál videí, která osvětlují novou funkcionalitu Woodworku.



Jednotlivá videa znázorňují základní postupy práce s doplňkem Woodwork a provedou Vás svými osmi díly všemi jeho hlavními funkcemi - od spuštění a začátku návrhu základních rozměrů nábytku, přes definování materiálů, hran, kolíků a šroubových spojů s patřičnými otvory, až po automatické vygenerování kompletní výkresové dokumentace a v případě nejvyšší verze Woodworku také po vygenerování výstupů pro CNC výrobu na konkrétní obráběcí centra.

V tomto příspěvku přinášíme zájemcům první čtyři díly onoho osmidílného seriálu, ve kterých se můžete seznámit se základy pracovních postupů aplikace Woodwork for Inventor. V případě jakýchkoliv dotazů se můžete obrátit na CAD Studio.

1. díl - Začínáme - základní nastavení

2. díl - Tvorba desek

3. díl - Práce s materiály a dýhami

4. díl - Definice spojů a rozmístění komponent

Další díly videí k nábytkářské aplikaci Woodwork přineseme v pokračování. Viz druhý díl publikovaný 11.5.2017.
